气动隔膜泵的工作原理，看一目了然
文章出处:江苏冠裕
人气：0发表时间：2020-02-05 13:39:39
气动隔膜泵以压缩空气为动力源，是一种由膜片往复变形造成容积变化的容积泵。

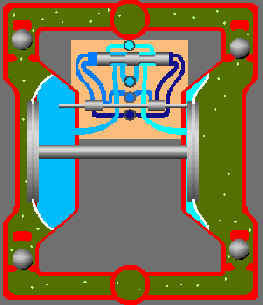

我们以右侧泵腔为例，首先压缩空气通过中间体进入泵内，气体进入压力增大(蓝色部分)，因为压力增加，夹板和膜片向右运动，泵腔内压力增加使球相斥运动，此时，下面的球将下面的管路堵住，而泵的上半部分是敞通的。物料就从泵体内挤出向上运动。
当夹板和膜片向右移动到一定位置时，右侧泵腔开始排气，左侧泵腔开始增压通气。此时压板和膜片向左移动，两球相吸。此时上面的球将管路堵住，而下路敞通，物料被吸入泵内。物料通过这一进一出，就被输送出去。
气动隔膜泵两侧对称，当右侧在吸料时，左侧就送料。这样整个气动泵就连续不断的吸料和送料了，完成输送目的。
江苏冠裕流体设备有限公司是一家集研发、生产、销售于一体的生产型企业。专业生产各种耐酸碱泵浦和化学药液过滤机，产品广泛应用于金属蚀刻、电镀、废水处理、PCB制板、LED清洗等领域。
